Что такое центробежный вентилятор и как он работает

Вы найдете эти вентиляторы практически повсюду: на производственных предприятиях, в коммерческих зданиях, мастерских, предприятиях по обработке материалов. Конструкция позволяет им работать с системами воздуховодов и оборудованием, где воздух должен следовать по определенному пути, а не просто дрейфовать. В зависимости от того, что необходимо, вентилятор может подавать свежий воздух, вытягивать нагретый воздух, переносить пыль в систему сбора или поддерживать движение воздуха вокруг производственного оборудования.

Несмотря на то, что все центробежные вентиляторы работают по одному и тому же основному принципу, они далеко не идентичны. Форма крыльчатки, конструкция корпуса, настройка привода, выбор материала — все это меняет то, как данный вентилятор фактически работает в своей системе. Знакомство с этими основами поможет пользователям оборудования понять, какой тип вентилятора действительно соответствует их ситуации.

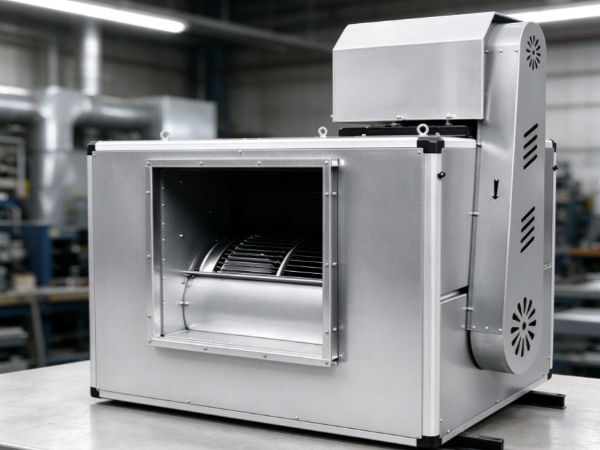

Что такое Центробежный вентилятор Китай ?

По своей сути центробежный вентилятор представляет собой устройство для перемещения воздуха, построенное вокруг вращающегося колеса (крыльчатки), которое втягивает воздух из впускного отверстия и выталкивает его к выпускному отверстию. Воздух обычно поступает около центра крыльчатки, и когда колесо вращается, он выбрасывает этот воздух наружу. Затем корпус берет на себя управление, направляя движущийся воздух к выпускному отверстию.

Это то, что отличает центробежный вентилятор от осевого. Осевые вентиляторы толкают воздух преимущественно прямолинейно вдоль вращающегося вала. Центробежные вентиляторы меняют направление воздуха при его движении через рабочее колесо и корпус — именно поэтому они хорошо работают в системах, где воздух должен проходить через воздуховоды, фильтры, теплообменники или другое подключенное оборудование.

Вся суть центробежного вентилятора заключается в создании и поддержании воздушного потока. В промышленных условиях этот воздушный поток выполняет множество различных функций — доставляет свежий воздух, удаляет нежелательное тепло, отводит выхлопные газы от оборудования или проталкивает воздух через производственный процесс.

Эти вентиляторы бывают разных конфигураций в зависимости от того, что необходимо. Некоторые построены для общей вентиляции; другие предназначены для систем высокого давления, высокотемпературных сред или воздушных потоков, несущих пыль. Какой дизайн имеет смысл, на самом деле зависит от условий эксплуатации и фактической работы, которую должен выполнять вентилятор.

Также стоит помнить: центробежный вентилятор — это не какое-то отдельное оборудование. Это часть более крупной системы, и ее производительность во многом зависит от воздуховодов, фильтров, заслонок и другого оборудования, подключенного к ней. Даже «правильный» вентилятор на бумаге может не дать результатов, если окружающая система плохо спланирована или слишком ограничительна.

Как работает центробежный вентилятор?

Центробежный вентилятор забирает энергию вращения двигателя и превращает ее в энергию, приводящую в движение воздух. Воздух входит, набирает скорость через крыльчатку и выходит через выпускное отверстие — вот и весь процесс в двух словах.

Двигатель приводит в движение крыльчатку либо напрямую, через ремень, либо через какое-либо другое подходящее устройство. Когда крыльчатка вращается, ее лопасти воздействуют на воздух, находящийся внутри корпуса вентилятора. Этот воздух выбрасывается наружу из центра колеса и перемещается в окружающее жилищное пространство.

Сам корпус, обычно имеющий форму спирали, собирает весь воздух, выпускаемый крыльчаткой, и направляет его к выпускному отверстию. Эта структура позволяет воздуху беспрепятственно поступать в подключенные воздуховоды или оборудование, а конструкция корпуса играет реальную роль в том, насколько чисто проходит воздух.

Разбивка процесса на три основных этапа поможет прояснить ситуацию:

• Воздух поступает через впускное отверстие. Когда крыльчатка вращается, воздух втягивается через впускное отверстие, обычно расположенное рядом с центром крыльчатки, чтобы воздух мог напрямую попадать во вращающийся узел.
• Крыльчатка ускоряет воздух. Вращающиеся лопасти передают энергию в воздух и выталкивают ее наружу. К тому моменту, когда он покидает крыльчатку, воздух набирает скорость и меняет направление.
• Корпус направляет воздух к выпускному отверстию. Корпус собирает движущийся воздух и направляет его в выпускное отверстие, откуда он проходит через подключенную систему туда, куда он фактически направляется.

Этот цикл просто повторяется, пока работает вентилятор. Сколько воздуха на самом деле перемещается, зависит от таких факторов, как конструкция рабочего колеса, скорость вращения, сопротивление системы и свойства обрабатываемого воздуха.

Если подключенная система создает слишком большое сопротивление, поток воздуха прекращается. Засоренные фильтры, заблокированные каналы, неуклюжие изгибы, несоответствующие выпускные соединения — все это может привести к поломке. Вот почему выбор вентилятора и проектирование системы должны разрабатываться вместе, а не по отдельности.

Каковы основные компоненты центробежного вентилятора?

Несколько компонентов работают вместе, чтобы обеспечить функционирование центробежного вентилятора — точное расположение меняется в зависимости от типа вентилятора, но основными частями обычно являются рабочее колесо, корпус, впускное и выпускное отверстия, система привода, вал и опорная конструкция.

Крыльчатка лежит в основе работы вентилятора. Форма лопастей, расстояние между ними, расположение — все это влияет на то, как воздух входит и выходит из вращающегося колеса. Различные конструкции крыльчаток соответствуют различным потребностям в воздушном потоке и сценариям обработки материалов.

Честно говоря, жилье имеет не меньшее значение. Это то, что направляет воздух от крыльчатки к выпускному отверстию и обеспечивает нагнетанию определенный путь. Несоответствуйте корпусу условиям применения, и это будет мешать потоку воздуха и ухудшать работу всего вентилятора.

Входное отверстие должно впускать воздух без ненужной блокировки — его форма и положение определяют, как воздух фактически поступает в крыльчатку. Между тем, выпускное отверстие должно правильно совпадать с подключенным воздуховодом, чтобы воздух мог продолжать двигаться в следующую часть процесса.

Что касается системы привода, то именно она обеспечивает вращение в первую очередь. Некоторые вентиляторы имеют прямой привод, при котором двигатель напрямую соединяется с вращающимся узлом. Другие вместо этого используют ремни или аналогичные приспособления для передачи движения. Какая конфигурация имеет смысл, зависит от конструкции вентилятора, места его установки и условий обслуживания.

Подшипники и опорные конструкции удерживают вращающиеся части на месте. Если они изнашиваются, ослабляются или выходят из строя, вентилятор начинает шуметь, вибрировать или возникать другие проблемы. Регулярная проверка — это то, что выявляет эти проблемы, прежде чем они перерастут во что-то большее.

Каковы распространенные типы центробежных вентиляторов?

Центробежные вентиляторы классифицируются по конструкции крыльчатки, потребному давлению, конструкции и назначению — и выбранный тип действительно определяет, как он обрабатывает воздух и работает в данной системе.

Один из распространенных способов отличить их друг от друга — это то, в каком направлении изгибаются лезвия.

Центробежные вентиляторы с загнутыми вперед лопатками — лопасти изогнуты в направлении вращения. Обычно встречается в некоторых системах вентиляции и кондиционирования воздуха, где такая схема воздушного потока хорошо подходит для системы.

Центробежные вентиляторы с загнутыми назад лопатками — лопасти изгибаются против направления вращения. Применяется в различных промышленных и вентиляционных системах, где этот режим работы соответствует выполняемой работе.

Центробежные вентиляторы с радиальными лопастями — лопасти выходят прямо наружу из центра крыльчатки. Часто используется там, где пыль или другой материал попадает в воздушный поток, в зависимости от конкретной конструкции.

Другой способ разделить их — по среде, в которой они должны работать.

Стандартный промышленный центробежный вентилятор может перемещать воздух через производственные помещения, вентиляционные каналы или корпуса оборудования. Версия высокого давления создана для систем, которым требуется воздух, чтобы преодолевать большее сопротивление — например, для определенных сетей воздуховодов или установок для обработки материалов.

Высокотемпературный центробежный вентилятор специально предназначен для работы с горячим газом — например, с печами, сушильным оборудованием или промышленными вытяжными системами. Все в нем, включая материалы, должно соответствовать этим температурным условиям.

Также существуют конструкции, устойчивые к коррозии и пылеулавливающие, для сред, в которых присутствует влажность, химикаты, частицы или другие условия, которые определяют выбор материалов и потребности в обслуживании.

Ни одна конструкция вентилятора не подходит для всех ситуаций. Выбор зависит от требуемого воздушного потока, сопротивления системы, характеристик газа, доступного места для установки и рабочей среды в целом. Знание различий между типами помогает сузить круг вопросов, прежде чем переходить к конкретным характеристикам оборудования.

Где обычно используются центробежные вентиляторы?

Центробежные вентиляторы используются во многих отраслях промышленности, главным образом потому, что многие производственные процессы зависят от контролируемого движения воздуха — общая вентиляция, отвод тепла, вытяжка, сушка, сбор пыли и т. д.

Промышленная вентиляция

Производственным предприятиям постоянно приходится удалять застоявшийся воздух и подавать свежий воздух в рабочие помещения. Центробежные вентиляторы подают или вытягивают воздух через сети воздуховодов, обеспечивая стабильную вентиляцию в закрытых помещениях и производственных зонах.

Отопление, вентиляция и кондиционирование

Коммерческие и промышленные здания используют эти вентиляторы внутри вентиляционного оборудования, пропуская воздух через фильтры, секции нагрева или охлаждения, а также распределительные каналы — по сути, доставляя кондиционированный воздух туда, где он необходим.

Сбор пыли

Резка, шлифовка, шлифовка и другие процессы обработки материалов приводят к образованию частиц, которые необходимо удалить. Центробежный вентилятор создает поток воздуха, необходимый для всасывания пыли в систему сбора, конструкция которого соответствует типу частиц и сопротивлению самого оборудования для сбора пыли.

Промышленная сушка

Сушильное оборудование использует нагретый воздух для удаления влаги из материалов. Вентиляторы здесь могут циркулировать воздух внутри сушильной камеры или направлять влажный воздух к вытяжному отверстию — и то, как этот воздух распределяется, действительно влияет на консистенцию сушки.

Печи и термическая обработка

Печи, печи и оборудование для термообработки часто требуют циркуляции воздуха или отвода горячего газа. Какой бы вентилятор ни использовался, он должен соответствовать температуре и газовым условиям.

Химическое и процессное производство

Многие промышленные процессы требуют перемещения воздуха или газа между подключенным оборудованием. Центробежные вентиляторы поддерживают здесь вентиляцию и вытяжку, если материалы и конструкция совместимы с используемыми газами.

Сельское хозяйство и хранение материалов

Некоторые сельскохозяйственные и складские помещения используют центробежные вентиляторы для вентиляции и движения воздуха — применение здесь зависит от планировки здания, хранимого материала и того, сколько тепла или влаги необходимо контролировать.

Требования к установке сильно меняются в разных отраслях. Вентилятор, работающий в чистой вентиляционной системе, сталкивается с совершенно другими условиями, чем тот, который стоит возле печи или вытягивает пыльные выхлопные газы. Само приложение всегда должно управлять выбором.

Чем центробежный вентилятор отличается от осевого?

Как центробежные, так и осевые вентиляторы перемещают воздух, но они делают это за счет разных схем воздушного потока — и эта разница во многом объясняет, почему одна конструкция лучше подходит для конкретной работы, чем другая.

Осевой вентилятор толкает воздух в основном параллельно своему валу — воздух поступает с одной стороны, проходит прямо и выходит с другой. Это во многом проявляется в общей циркуляции воздуха, охлаждении оборудования и некоторых работах по вентиляции.

Центробежный вентилятор втягивает воздух в крыльчатку и выбрасывает его наружу, а корпус затем направляет его к выпускному отверстию — таким образом, воздушный поток фактически меняет направление внутри вентилятора. Это делает его более подходящим для установок, подключенных к воздуховодам или оборудованию, создающему сопротивление потоку воздуха.

Однако эти различия не являются абсолютными — оба типа вентиляторов имеют разную конструкцию, и то, что действительно подходит для конкретной работы, зависит от полного набора задействованных условий эксплуатации.

Осевой вентилятор может хорошо работать, перемещая воздух через открытое пространство, тогда как центробежный вентилятор часто имеет больше смысла, когда воздух должен проходить через фильтры и проходить через расширенную сеть воздуховодов. Тем не менее, окончательный выбор должны определять реальные системные требования, а не общее эмпирическое правило.

Покупателям не следует выбирать вентилятор исключительно по направлению воздушного потока. Потребность в давлении, энергопотребление, уровень шума, пространство для установки, доступ для обслуживания, совместимость с окружающим оборудованием — все это тоже имеет значение.

Какие факторы влияют на производительность центробежного вентилятора?

Производительность центробежного вентилятора зависит не только от двигателя или крыльчатки — он работает как часть более крупной системы воздушного потока, поэтому условия эксплуатации могут влиять на то, сколько воздуха он на самом деле перемещает и насколько надежно он продолжает работать.

Сопротивление системы возглавляет список. Воздух сталкивается с сопротивлением, проходя через воздуховоды, фильтры, изгибы, заслонки, подключенное оборудование — и когда это сопротивление возрастает, вентилятор перемещает меньше воздуха, чем ожидалось. Именно по этой причине конструкция воздуховодов и размещение компонентов заслуживают должного внимания при планировании системы.

Состояние крыльчатки тоже имеет значение. Скопление пыли, коррозия, износ, физические повреждения — любое из этих явлений может нарушить баланс и форму вращающегося колеса, что может привести к нарушению воздушного потока или вызвать вибрацию. То, как вы проверяете это, должно соответствовать материалам и условиям, в которых вентилятор фактически используется.

Температура и состав воздуха влияют как на выбор вентилятора, так и на его текущую работу. Горячие газы создают нагрузку на материалы и близлежащие компоненты; коррозийные вещества или частицы ускоряют износ. Какой бы вентилятор ни был выбран, он должен действительно соответствовать воздуху или газу, с которым он работает.

Не меньшее значение имеет привод и состояние мотора. Изношенный ремень, ослабленное соединение, неисправный подшипник или несоосность вращающейся части — все это мешает плавной работе. Регулярная проверка выявляет их достаточно рано, чтобы принять меры.

Качество установки определяет, как вентилятор взаимодействует со всем остальным вокруг него. Плохо выровненные соединения, нестабильные опоры, ограниченные воздухозаборники — все это способствует появлению шума, вибрации и ослаблению воздушного потока. Прочный фундамент и правильно организованные соединения воздуховодов имеют большое значение для стабильной работы.

Шум и вибрация дают полезные подсказки, когда что-то не так, но они не всегда указывают на одну и ту же причину. Выявление реальной проблемы может означать проверку рабочего колеса, подшипников, крепления, системы привода и подключенных воздуховодов в целом.

Как следует выбирать и обслуживать центробежный вентилятор?

Выбор подходящего центробежного вентилятора начинается с понимания того, что на самом деле должна делать система. Покупатели и инженеры должны четко определить цель воздушного потока, что включает в себя воздух или газ, а также условия, в которых будет работать оборудование.

Несколько вопросов помогут организовать этот процесс:

• Что должен делать вентилятор — подавать воздух, удалять выхлопные газы, распространять тепло, обеспечивать погрузочно-разгрузочные работы?
• Какой поток воздуха на самом деле требуется для этого процесса?
• Какое сопротивление будут создавать подключенные воздуховоды, фильтры и оборудование?
• Справится ли вентилятор с горячим воздухом, влагой, пылью или химически активными газами?
• Сколько места для установки и обслуживания имеется на самом деле?
• Требует ли окружающая среда специальных материалов или защитных мер?
• Какой доступ для обслуживания потребуется при обычном использовании?

Ответы на эти вопросы дают прочную основу для выбора правильной конструкции вентилятора и настройки привода — и это гораздо лучший способ начать разговор с производителем или поставщиком вентилятора, чем просто назвать общую категорию продуктов и надеяться, что она подойдет.

Техническое обслуживание должно соответствовать указаниям производителя с учетом реальных условий использования. Типичные задачи включают проверку рабочего колеса и корпуса, проверку подшипников и компонентов привода, проверку точек крепления и наблюдение за коррозией или скоплением материала.

Подключенная система также заслуживает проверки — заблокированный фильтр или забитый воздуховод могут ограничивать поток воздуха, даже если сам вентилятор работает нормально. Очистка и проверка должны охватывать все, что влияет на движение воздуха, а не только узел вентилятора в отдельности.

Необычный шум, возрастающая вибрация, видимые повреждения или изменения в потоке воздуха — все это сигналы, которые стоит изучить. Однако прежде чем прикасаться к чему-либо из них, операторы должны соблюдать процедуры безопасности на объекте и изолировать источник питания там, где это необходимо.

Правильная установка центробежного вентилятора на самом деле сводится к взаимосвязи между вентилятором, его рабочей средой и оборудованием, к которому он подключен. Четкие требования, тщательный отбор и последовательное обслуживание — вот что позволяет всей системе воздушного потока работать так, как это действительно необходимо производственному процессу.
